April 19, 2022

Що нового у Autodesk Revit 2023. Аналізуємо оновлення та розповідаємо, де вони можуть стати у нагоді

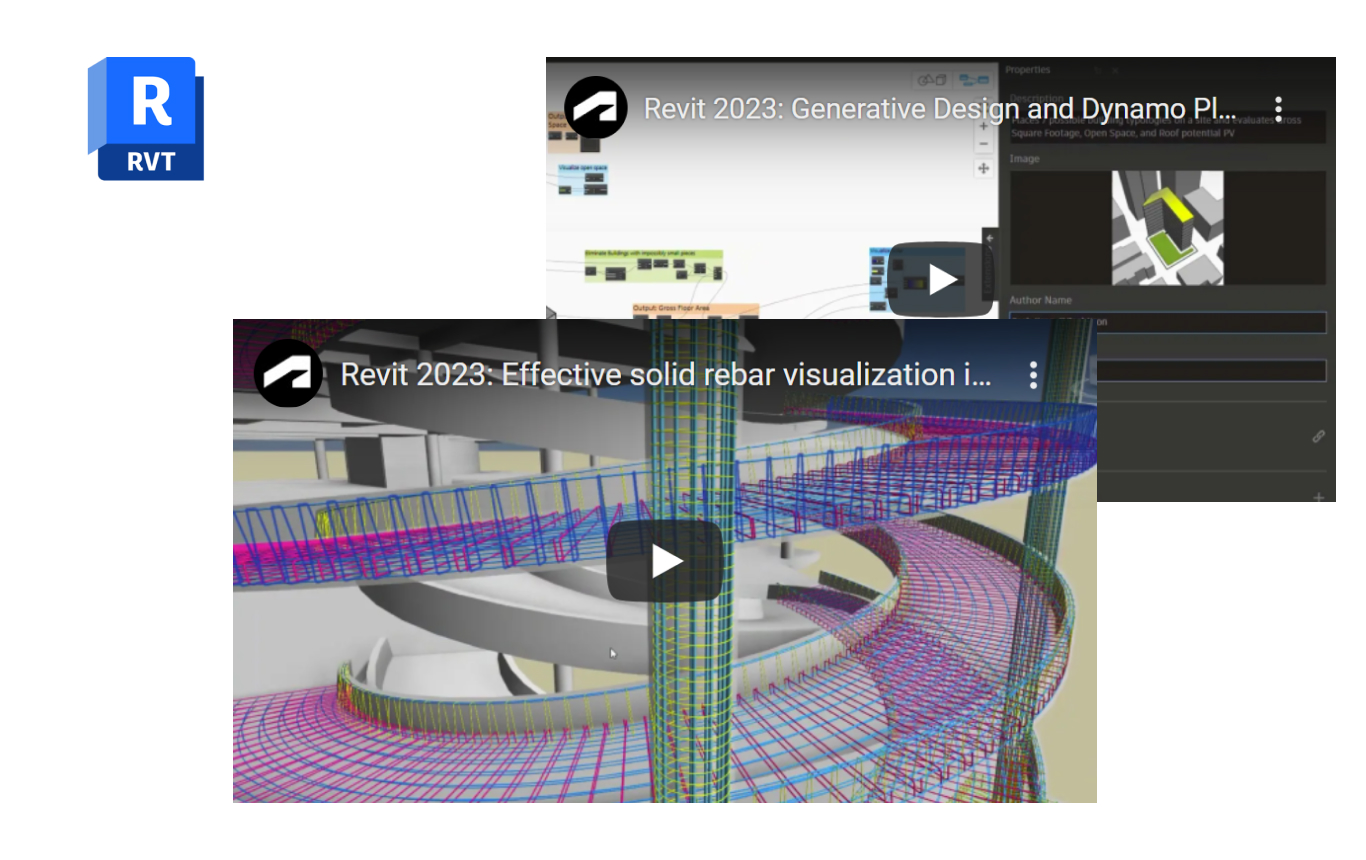

Revit Factory анонсували реліз Revit 2023. Оновлений інструментарій  та налаштування кожної нової функції розглянуто у відео.

Ми занурились трішки глибше та вигадали власну шкалу оцінки для кожної функції:

🔥🔥🔥 - must have, беремо на озброєння

🔥🔥 - цікаво, але навряд чи буде великий попит на використання

🔥 - другорядні зміни, мінімально вплинуть на загальну роботу

Тож давайте поглянемо, що підготували нам оновлення.

Розширення інструментів моделювання, відображення та документування

🔥🔥🔥

Умовне форматування для параметрів сімейств та типів у специфікаціях (Schedules). Допоможе візуально сортувати дані проєкту.

🔥

Зміщення елементів доступне у 2D-видах. До цього інструмент можна було використати тільки у 3D. Тепер створення ефектних взрив-схем для більш точної візуальної передачі матеріалу можна робити у будь-якому виді.

🔥🔥

Такий самий інструмент став доступним і для елементів армування. Завдяки ньому можна підвищити якість донесення інформації через креслення.  Це інструмент для візуального редагування тільки одного виду, тож справжнє розташування елементів у моделі  розташування залишається незмінним.

🔥

Створення та налаштування тегів для зміщенних елементів у 3D-виді.

🔥🔥🔥

Покращення та розширення варіантів відображення армування у 3D-виді.

🔥🔥🔥

Фільтрація специфікацій (Schedules) за аркушами. При винесенні специфікацій на аркуш можна налаштувати відображення інформації тільки тих елементів, що наявні на цьому аркуші, а не у всій моделі.

🔥🔥🔥

Додаткові функції відображення плити перекриття зі зміненою геометрією (shape-editing tool): редагування відображення ліній згинання плити (folding line) та конвертування ії у split line.

🔥

Розширенні налаштування орієнтації загальних анотацій зроблять документацію проєкту більш ефективною.

🔥🔥🔥

Покращення відображення мульти-тегу. Тепер при його налаштуванні можна сховати зайві лінії що зробить відображення більш зрозумілим.

🔥🔥🔥

Заміна виду на аркуші креслення доступна через вибір відповідного у налаштуванні. Більше не треба видаляти непотрібний та додавати знову потрібний вид.

Покращення продуктивності при процесі моделювання та його оптимізація

🔥🔥🔥

Адаптивне дублювання арматури бетонних конструкцій. Допоможе швидко застосовувати розроблений вузол  армування до подібних елементів.

🔥🔥

Розширення категорій елементів, що відображаються на розрізі. Список поповнили сімейства фурнітури, спеціального обладнання та сантехнічних приладів. Головне не забути ввімкнути відповідне налаштування у властивостях сімейства.

🔥🔥

Розширені формати файлів CAD, що можуть бути імпортовані до проєкту, а також налаштування їх відображення. Тепер є можливість додавати файли типу AXM, OBJ та STL.

🔥🔥

Управління патернів Filled Region через параметри сімества.   Тепер ви можете окремо налаштувати заливку для Filled Region кожного елементу  у проєкті.

🔥🔥

Розширення параметрів Elevation base для тегів інженерних систем.

🔥🔥

Зміна орієнтації та редагування висоти елементів інженерних систем.

🔥

Генеративний дизайн та оновлення Dynamo Player

🔥🔥

Автоматизація з’єднань металевих конструкцій на базі бібліотек. Допоможе працювати з металевими елементами швидче та точніше.

🔥

Покращення роботи з елементами інженерних систем у фазі демонтажу. З'явились з’єднання системи та інша інформація елементів.

🔥🔥🔥

Вимірювання у 3D. Так! Нарешті вимірювання можна робити не тільки в одній плоскості.

🔥🔥🔥

Відображення доданих на лист видів у Project Browser окремим позначенням.

🔥🔥

Покращення фільтру перегляду та розширення його налаштувань

🔥

Розширення можливостей роботи з Work Plane

Симуляція та Аналіз

🔥

Нові можливості аналізу електричних мереж (Electrical analysis)

🔥🔥

Новий робочий процес для структурного аналізу

🔥🔥

Інтерактивний інструмент дослідження інсоляції

Взаємодія

🔥

Розширені можливості взаємодії з FormIt Pro 2023.

🔥

Нові можливості управління відображенням сітки (mesh)

🔥🔥

Розширений інструментарій для роботи з  IFC файлами та його складовими

Хмарні дані

🔥🔥🔥

Обмін даними.  Data Exchange - сервіс, що виступає контейнером даних проєкту Revit, які необхідно передати іншим програмам. (Превью сервісу)

🔥

Можливість розповсюдження текстур матеріалів серед команди через Autodesk Docs чи інші сервіси.

🔥🔥🔥

Відкат хмарної моделі без втрати інших версій моделі. Це означає, що в разі необхідності можна відновити будь-який існуючий бекап.

🔥🔥

Сервіс параметрів. (Превью сервісу). Сервіс дозволяє керувати бібліотекою параметрів через Autodesk Construction Cloud.

Як ми бачимо, оновлень та відеоматеріалів для ознайомлення багато, тому радимо за можливості ретельно ознайомитись із кожним аби налаштувати власний робочий процес та обрати своїх фаворитів серед нових інструментів.

Матеріали взято з офіційного сайту Autodesk -  посилання на джерело.
